BIM2Field-Projekte
Im Juni 2020 startete Leuthard mit dem Projekt «Wygarten Etappe 2a» das erste BIM2Field-Projekt. Mit der Etappe 2b, dem Postareal in Obfelden und dem Projekt Tambrig folgten schnell weitere.
Die Aufbereitungshalle Tambrig der Spross Transport & Recycling AG setzte neue Massstäbe. Die Bodenplatte des Hauptgebäudes in der Deponie in Obfelden misst beeindruckende 125 x 80 Meter, inklusive der Winkelstützmauern der Auffahrtsrampen sind es 200 x 120 Meter.

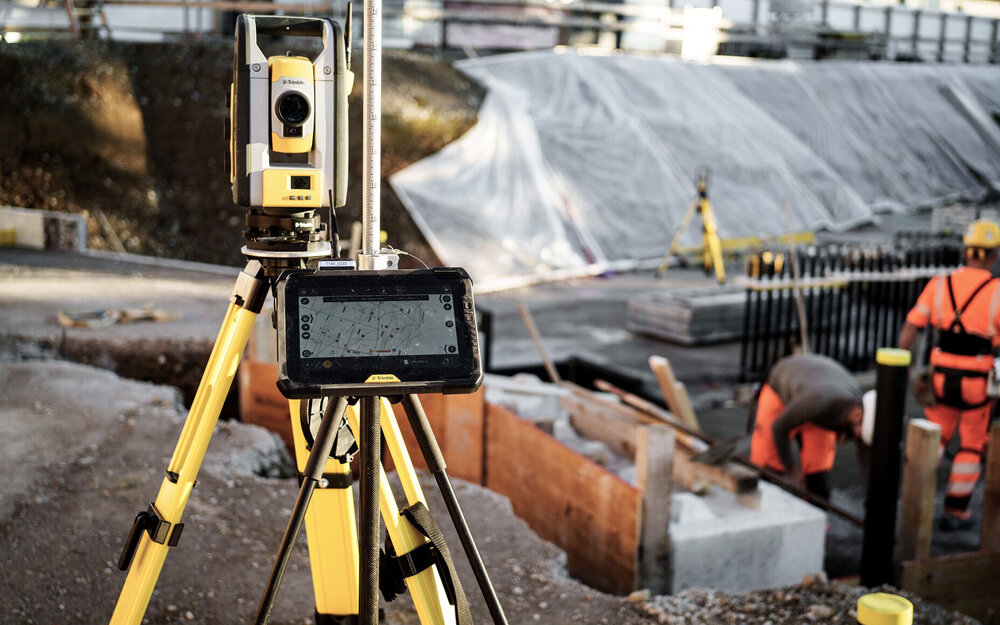

Der Ingenieurplaner lieferte freigegebene Modelle über die cloudbasierte Projektplattform, die direkt auf die Totalstation des Poliers geladen wurden. Auf der Baustelle fand man modern ausgestattete Poliercontainer, Rugged Notebooks, Totalstationen und ein hochmotiviertes Team.
Standardisierte Vermessung mit Trimble-Geräten

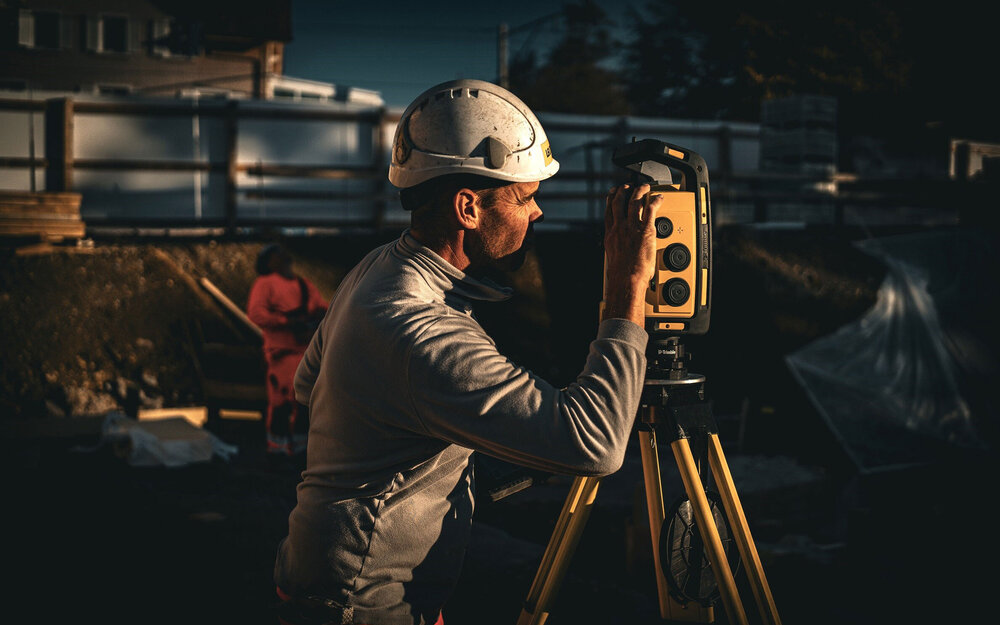

Aus diesen digitalen Projekten haben wir wertvolle Erfahrungen gesammelt, die zur Entscheidung für eine neue Vermessungsflotte führten. Die bisherigen Geräte erforderten den Einsatz von zwei Personen und einen hohen Aufwand in der Datenaufbereitung. Im Gegensatz dazu können die neuen Robotikstationen von einer Person bedient werden und digitale Pläne oder Modelle müssen nicht mehr neu erstellt, sondern lediglich bereinigt werden. Die Poliere haben die neuen Trimble-Vermessungsgeräte auf verschiedenen Baustellen getestet und deren Vorteile bestätigt. Dies führte zur Umstellung auf die neueste Generation von Trimble-Geräten.
Drohnen und Fotogrammetrie für präzise Geländemodelle

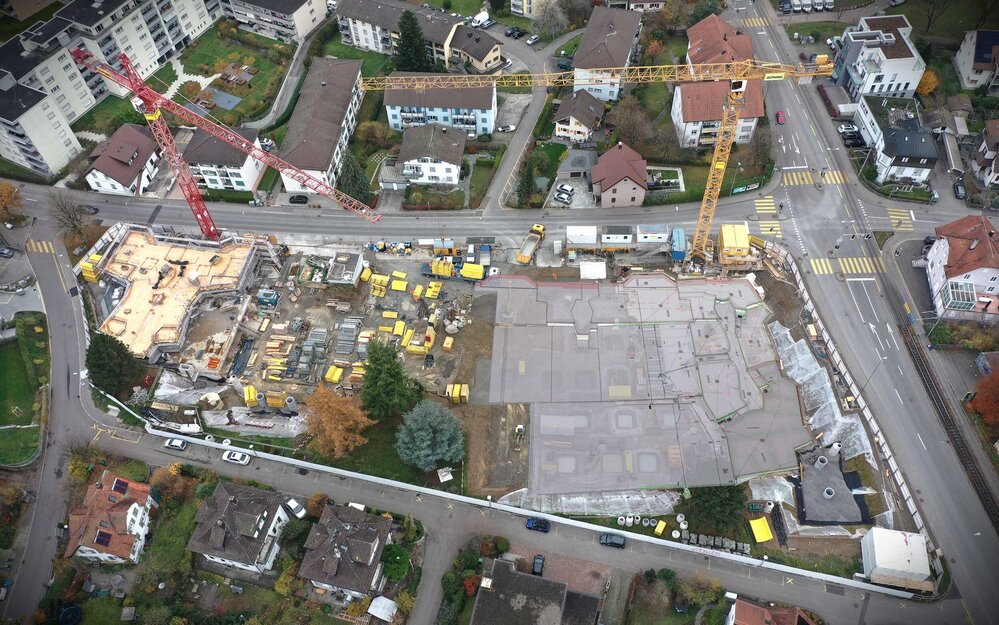

Eine spezielle Software ermöglicht es Drohnen, vordefinierte Geozonen automatisch abzufliegen und ein Netz aus Fotos zu erstellen. Diese Fotos werden zu digitalen Geländemodellen verarbeitet, die Projektleitern und Bauführern zur Verfügung gestellt werden. Regelmässige Überflüge, wie beispielsweise am Leuthard RC-Areal in Merenschwand, dienen zur Erfassung aktueller Lagerbestände.
Drohnenaufnahmen werden auch für das Ausmass von Oberflächeninstandsetzungen, Abbrucharbeiten und Aushubsvolumen sowie zur Bauwerksdokumentation genutzt.
BIM@HLKSE – Modellbasierte Vorfabrikation und Absteckung
Ein herausragendes Beispiel ist der Bau eines vierstöckigen Industriebaues mit komplexer Gebäudetechnik. Hier wurden die exakten Maschinenstandorte und Anschlüsse als Grundlage für die HLKS-E-Ausführungsmodelle verwendet. In einem ersten Schritt wurden die einzelnen Fachmodelle (Sanitär, Heizung, Lüftung, Kühlschmieranlage, Absauganlage, Druckluft und Elektro) kollisionsfrei koordiniert.
Die freigegebenen Befestigungsmodelle gingen direkt in die Vorfertigung und anschliessend auf die Baustelle. Parallel zur Vorfertigung wurden alle Bohrpunkte und Bohrlochtiefen aus dem Modell exportiert und für die Absteckung zur Verfügung gestellt. Die vorfabrizierten Schienen und Abhängungen wurden an ihrem vorgesehenen Platz befestigt und die Leitungen darauf installiert.
